Работа с терминалом

При нажатии на кнопку Открыть терминал под областью принтера будет отображено 2 окна терминала.

Окно 1 ​

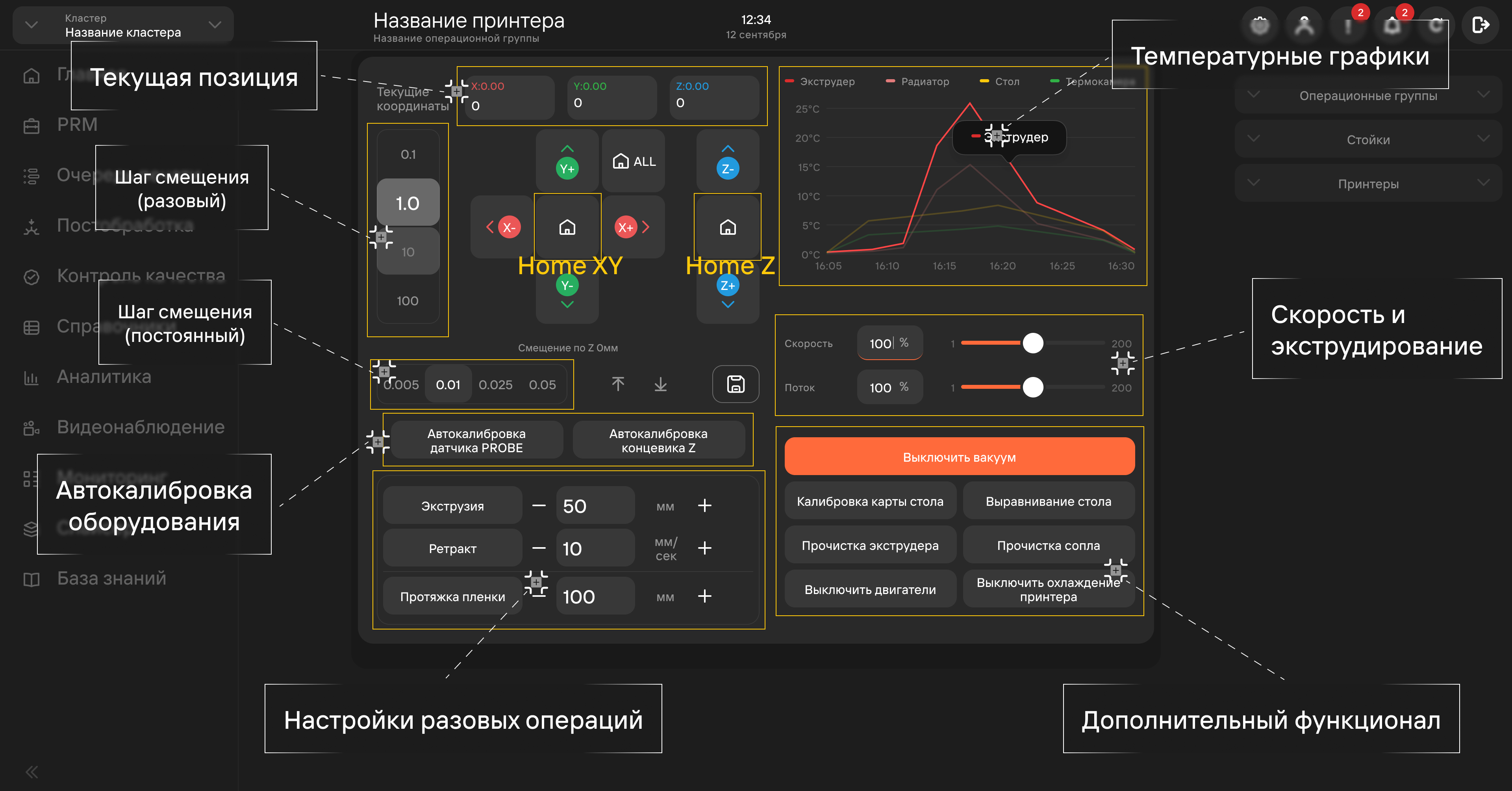

Terminal1

  1. Текущая позиция
    Отображает координаты сопла. Настраиваются с помощью кнопок Y+, X- и т.д. Кнопка Home возвращает координаты в нулевую точку.
  2. Шаг смещения (разовый)
    Настраивает шаг смещения сопла от центра стола в миллиметрах. При запуске печати координаты сопла вернутся на начальную позицию (нулевую точку). Необходимо в ходе сервисного обслуживания для проверки оборудования.
  3. Шаг смещения (постоянный)
    В отличии от разового шага смещения:
    • Настраивается только для оси Z
    • Задается кнопками Стрелка наверх и Стрелка вниз
    • При запуске печати не обнуляет настроенное смещение
    • Необходим для калибровки печати первого слоя
  4. Автокалибровка оборудования
    • Автокалибровка датчика PROBE
      Процесс, в ходе которого считается процент неровности стола. При достижении значения, меньшего дельты (допустимой неровности) - принтер начинает печать. Если значение больше дельты - то печать не начнется.
    • Автокалибровка концевика Z
      Процесс калибровки печатной головы по оси Z. Необходимо для корректного расположения осей печатной головы по плоскостям. Без подобной калибровки печать может начаться в воздухе,
      что приведет к браку детали.
  5. Настойки разовых операций
    • Экструзия
      Выдавливание заданного количества материала из сопла. Может быть необходима при смене материала печати.
    • Ретракт
      Отход филамента от сопла экструдера. Может быть необходим при замене прутка.
    • Протяжка пленки
      Перемещение ПЭТ-плёнки на заданное расстояние.
  6. Температурные графики
    Отображают температуру компонентов принтера с течением времени.
  7. Настройка скорости печатной головы экструдирования
  8. Дополнительный функционал
    • Включить вакуум
      Активирует вакуумную систему принтера, которая прижимает ПЭТ-плёнку.
    • Калибровка карты стола
      Запуск процесса калибровки виртуальной модели печатной платформы для автоматического уравнивания перед печатью. Используется для улучшения точности уравнивания и обеспечения более качественной печати.
    • Выравнивание стола
      Запуск процесса выравнивания печатной области для обеспечения равномерного расстояния между соплом и столом во всех точках печати. Используется для предотвращения дефектов печати, таких как недостаточное прилегание слоев или деформация объекта.
    • Прочистка экструдера
      Запуск процесса прочистки экструдера от остатков материала для предотвращения засоров
      и обеспечения правильной экструзии материала. Используется при смене материала или
      при периодическом техническом обслуживании принтера.
    • Прочистка сопла
      Запуск процесса прочистки сопла от остатков материала для предотвращения засоров и обеспечения качественной экструзии материала. Используется при смене материала или при периодическом техническом обслуживании принтера.
    • Выключить двигатели
      Выключение двигателей принтера для предотвращения повреждений или для проведения технического обслуживания. Используется при выполнении работ по обслуживанию принтера
      или при транспортировке.
    • Охлаждение принтера
      Выключение всех нагревательных элементов принтера и остановка печати. Используется
      при перегреве принтера.

Окно 2 ​

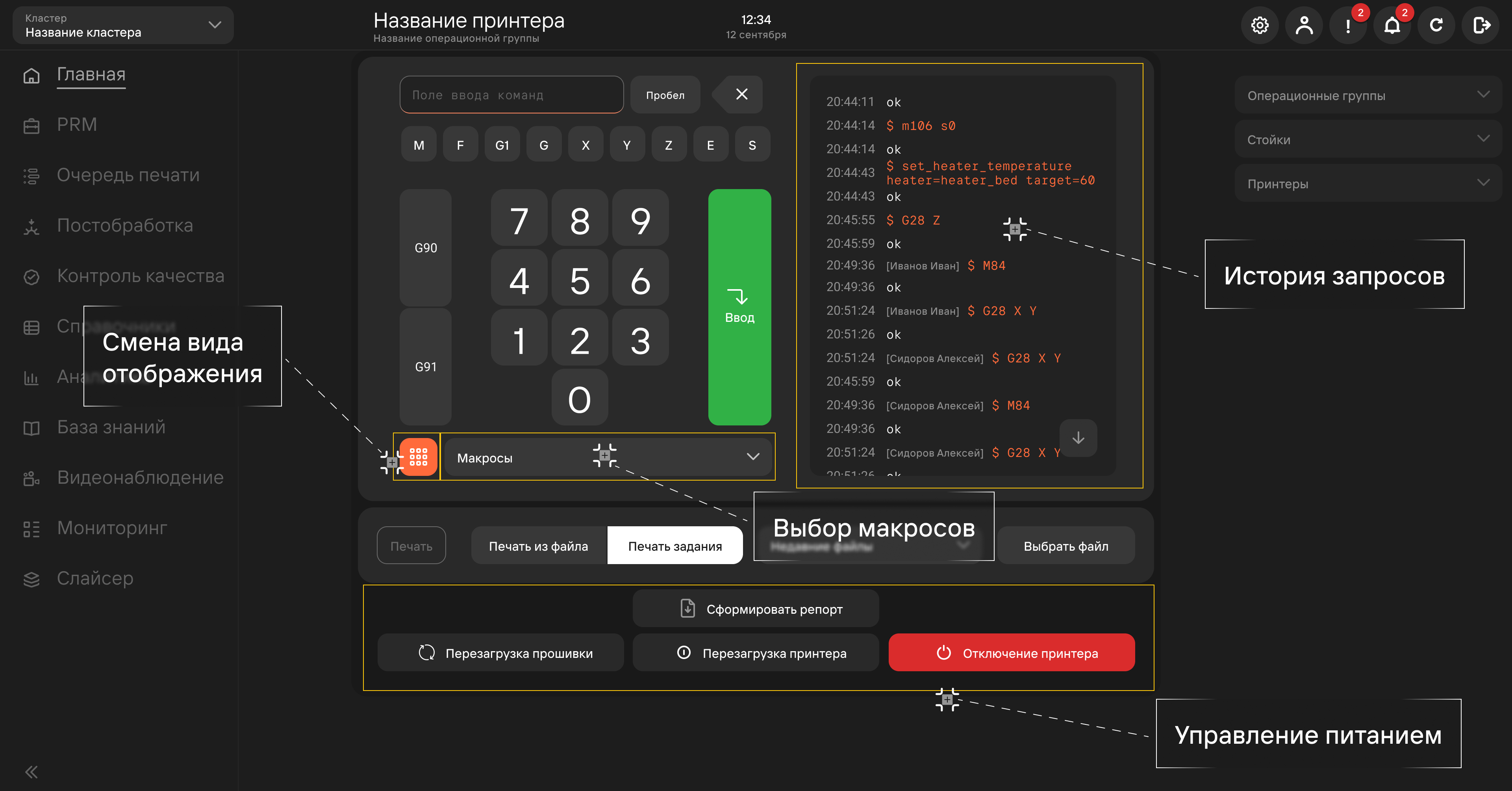

Terminal2

  1. Поле ввода команд
    Содержит само поле и Numpad для ввода данных с сенсорных экранов.
  2. Смена отображения окна 2
    Нажатие на кнопку открывает историю запросов в полный размер окна, убирая Numpad (пример в разделе Через терминал).
  3. История запросов
  4. Печать файлов вне очереди печати
  5. Управление питанием принтера

Макросы и их назначение ​

Быстрый доступ ​

  • RESTART - повторный запуск печати с начала;
  • FIRMWARE_RESTART - перезагрузка прошивки принтера;
  • SAVE_CONFIG - сохранение текущих настроек принтера в память;
  • RUN_SHELL_COMMAND - выполнение команды операционной системы из G-кода.;
  • HELLO_WORLD - вывод текста "Hello World!" на экран дисплея принтера;
  • RESTART_MCU - перезапуск микроконтроллера принтера;
  • PAUSE - приостановка печати в текущем положении;
  • RESUME - возобновление печати после паузы;
  • SET_PAUSE_NEXT_LAYER - установка паузы перед следующим слоем;
  • SET_PAUSE_AT_LAYER - установка паузы на указанном слое;
  • MOVE_HEAD_RELATIVE - перемещение печатной головы относительно текущего положения;
  • MOVE_RELEVANT - перемещение печатной головы в указанное положение;
  • MOVE_FILAMENT - перемещение фильеры вперед или назад;
  • T0-T7 - выбор инструмента (T0 - инструмент 1, T1 - инструмент 2 и т.д.);
  • PRINT_START - запуск печати;
  • PID_CALIBRATE - настройка регулятора PID для нагревателя сопла или печатной платформы;
  • SET_TEMPERATURE_FAN_TARGET - установка целевой скорости вентилятора охлаждения;
  • QUERY_ENDSTOPS - запрос состояния концевых датчиков принтера;
  • MANUAL_PROBE - запуск ручного пробивания для калибровки уровня печатной платформы;
  • Z_ENDSTOP_CALIBRATE - настройка концевого датчика оси Z;
  • Z_OFFSET_APPLY_ENDSTOP - применение смещения оси Z для компенсации высоты сопла относительно печатной платформы.

Ручной ввод ​

Система позволяет вводить сторонние (не указанные в быстром доступе) команды.

С подробной информацией о gcode командах можно ознакомиться на следующих ресурсах:
